单北斗OBD定位器
| 机身颜色： | 黑色 |
| LED指示灯： | 暂无 |
| 工作电压： | DC 10V~18V |
| 工作电流： | 35mA |
| 工作温度/湿度： | -25~+75℃ |
| 外壳材质： | 工业级塑料 |
产品详情
单北斗OBD定位器
产品名称：单北斗OBD定位器
产品型号：B20
产品规格：48mm（L）*25mm（W）*23mm（H）（不含插头）
产品介绍：集成了GSM/GPRS模块、高精度北斗模块和OBD诊断模块，内置加速度传感器，是一款无线通讯、北斗定位的车辆安防智能终端。终端即插即用，无需专业人员即可实现自行安装。搭配专用定位服务平台，车主可轻松应用定位跟踪、车辆防盗、行程回放、车辆诊断、驾驶行为监控等功能。

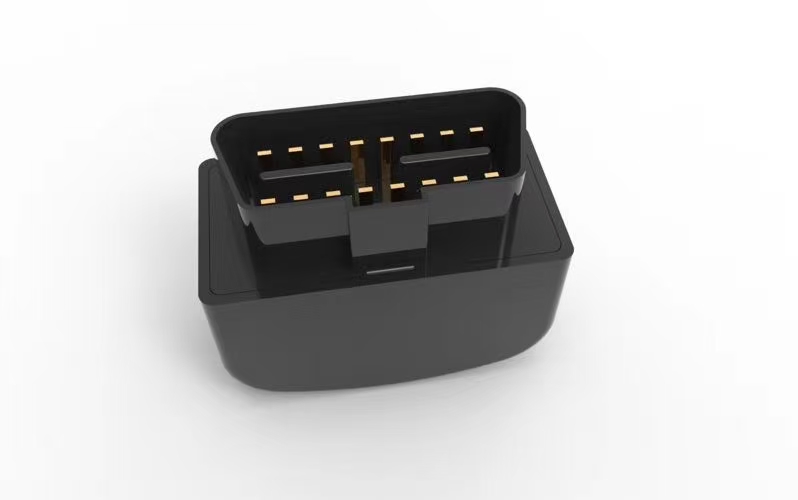

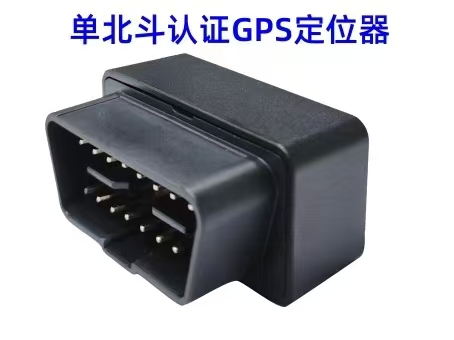

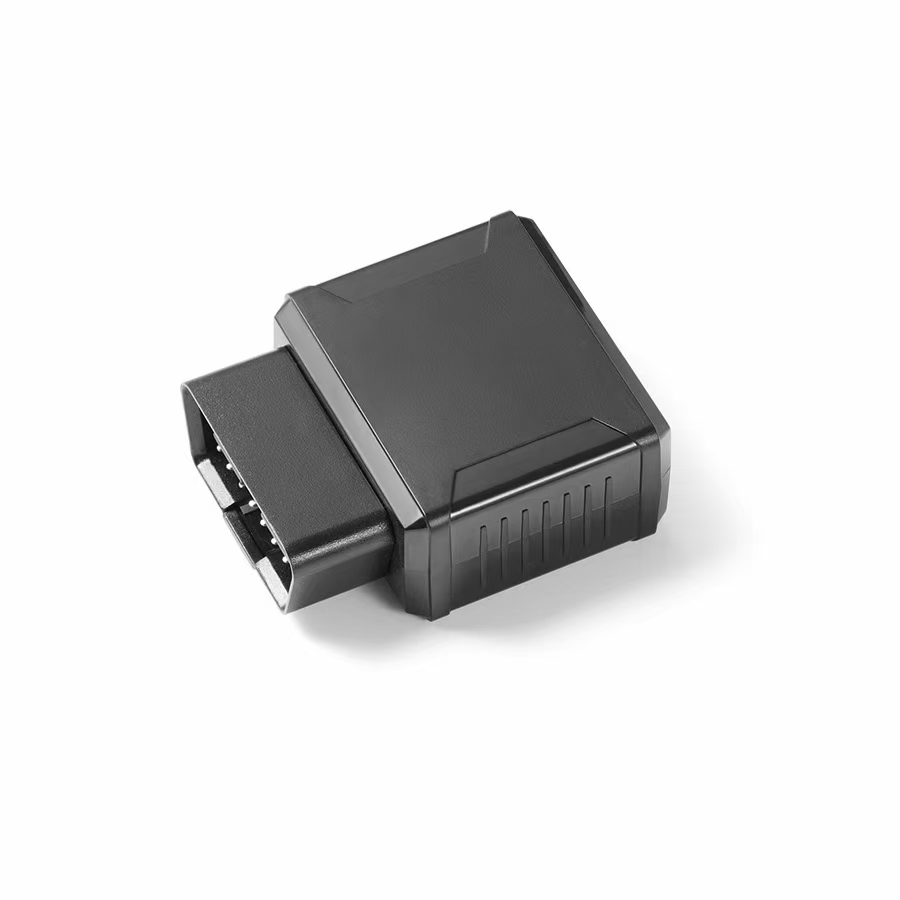

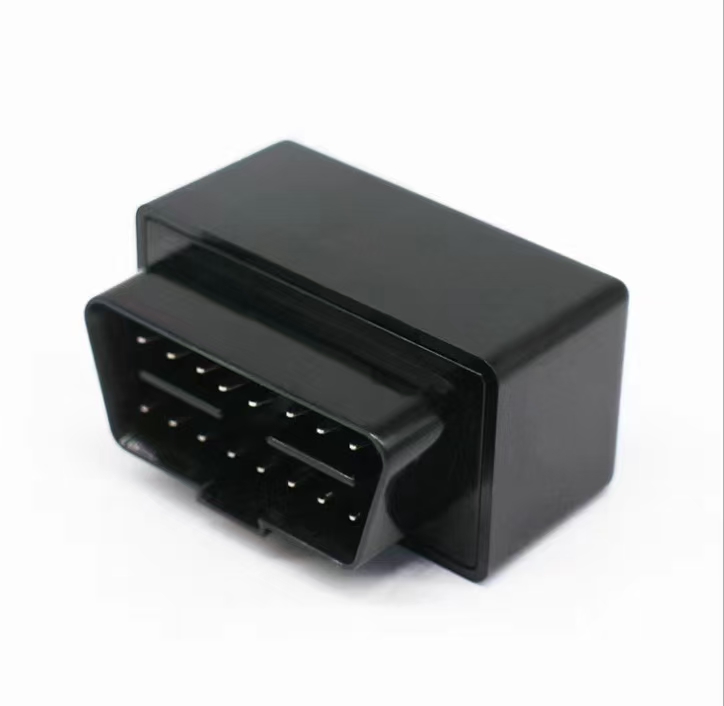

1.2 产品实物示意图
1.3 产品接口说明
1.4 产品配置清单
产品无需外部连线
|
名称 |
数量 |
说明 |
|
主机 |
1 |
可根据需要选配转接线 |
2 产品整机参数
产品整机参数如下：
表 2-1 产品整机参数
|
项目 |
规格参数 |
备注 |
|
规格尺寸 |
48mm*25m*23mm |
不含插头 |
|
工作电压 |
DC 10V~18V |
|
|
工作电流 |
平均35mA（ACC ON） |
内置锂电池充电状态 |
|
待机电流 |
2.5m（ACC OFF） |
GSM待机 |
|
内置电池 |
50mA聚合物锂电池 |
|
|
定位方式 |
北斗定位/GPS定位/基站定位 |
|
|
定位误差 |
GPS定位误差<10m（实际定位误差与车辆所处区域环境和天气等因素有关）。 基站定位误差取决于当前基站覆盖信息。 |
|
|
通讯网络 |
GPRS GSM850/900MHz/DCS1800MHz/1900MHz |
|
|
通讯方式 |
TCP |
|
|
工作温度范围 |
-25~+75℃ |
|
|
存储温度范围 |
-40~+85℃ |
|
|
电池工作时间 |
30分钟 |
|
|
OBD协议 |
ISO9141 KWP2000_5BPS（ISO14230） KWP2000_FAST（ISO14230） CANBUS_11B_500K（ISO15765） CANBUS_29B_500K（ISO15765） CANBUS_11B_250K（ISO15765） CANBUS_29B_250K（ISO15765） |
|
3 产品功能操作说明
3.1 产品功能表
表 3-1 产品功能说明
|
功能名称 |
功能说明 |
|
定位追踪
|
终端检测到汽车点火ACC ON，开启连续定位，每15s上传一次位置数据。检测到ACC OFF，每5分钟上传一次位置数据（保留最后一次GPS定位数据）。 |
|
休眠唤醒上报 |
ACC OFF状态，可配置为休眠（GSM待机断开网络连接），定时唤醒上报 |
|
基站/GPS定位 |
默认设备上电后采用GPS定位，如果定位不成功，会上报一组基站定位数据 |
|
车架号读取 |
ACC ON后30秒内，设备会主动读取车辆车架号 |
|
行车数据和故障码读取 |
车辆启动后，会实时上报车辆发动机转速、车速、电瓶电压、节气门开度、发动机负荷、冷却液温度、进气流量、进气温度、点火提前角、瞬时油耗、平均油耗、本次行驶里程、本次耗油量、累计耗油量故障码、实时数据流 |
|
低电保护 |
检测到车辆电压过低会自动进入切断网络，低功耗模式，默认11v |
|
短信设置/查询 |
可以设置IP（或域名）、端口号、APN、本机号、工作模式等；可以查询前面的配置参数。 |
|
断电报警 |
检测到外部电源被切断，会上报断电报警 |
|
低电报警 |
检测到车辆电源偏低，会上报报警，默认11.5V |
|
震动报警 |
ACC OFF状态，检测到车辆震动会上报震动报警 |
|
碰撞报警 |
检测到车辆产生剧烈震动报警 |
|
超速报警 |
检测到车辆超速行驶报警，默认120km/h |
|
驾驶行为监控 |
统计行程急加速、急减速次数 |
|
防伪基站 |
检测到伪基站，会拒绝连接。 |
